Este sistema de instalación se emplea en superficies con muchos desniveles (como en terrazas o áticos) donde usar un rastrel simple paralelo exige muchas mediciones. Puede ver en este enlace fotos y una descripción de este tipo de montaje:

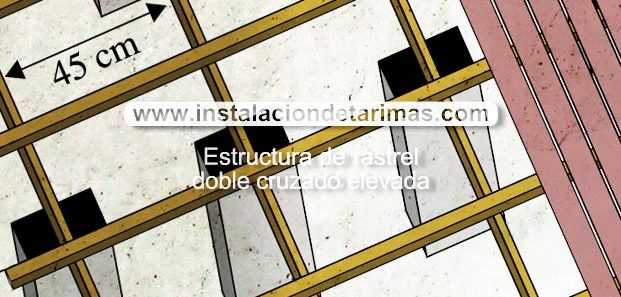

Gráfico con las medidas adecuadas con cotas para una estructura elevada con doble rastrel tropical cruzado en 90 grados. Como se observa en el dibujo el rastrel tropical primario va de pié, como si se tratara de una viga para que no ceda ante el peso. por el contrario el rastrel tropical secundario va tumbado para tener más superficie de apoyo y que podamos poner dos grapas por rastrel en ciertos casos.

En la estructura de doble rastrel tropical cruzado podemos usar las siguentes cotas:

Usando un astrel con sección de 5 cm x 3 cm esta sería la forma.

  • Usando un rastrel de 3 cm x 5 cm podríamos separar el rastrel primario entre si a 45 cm.
  • Los rastreles secundarios siempre a 33 ó 35 cm en todos los casos. Cuanto más juntos mejor.

Y podríamos separar los apoyos o los pies que elevan al rastrel primario sobre el suelo cada 90 cm ó 130 cm como mucho. Comprobamos esta distancia poniendo peso y comprobando que no se flexionan. Se debe verificar la resistencia poniendo peso. Es evidente que cuanto más pies mejor.

doble rastrel tropical cruzado

Doble rastrel tropical cruzado

La mejor colocación de los rastreles en una terraza para una tarima exterior
